水輪發電機成結構及工作原理—-多圖介紹

水輪發電機對于水電發電行業有著重要的意義，目前水輪機主要安裝在水電站內，實現驅動發電機發電，其技術發展與我國水電行業的發展規模相適應。

1、水輪發電機其工作原理是什么？

水輪發電機其工作原理是通過上游水庫中的水經引水管引向水輪機，推動水輪機轉輪旋轉，帶動發電機發電。作完功的水則通過尾水管道排向下游。

2、水輪發電機有哪些類型？

水輪發電機分為兩種類型：同步發電機和異步發電機。同步發電機應用廣泛，絕大多數水輪發電機均采用同步發電機。而異步發電機一般只用在功率較小的微型水電站中。

3、為什么水輪發電機多為同步發電機？

水輪發電機大多采用同步發電機，主要有兩個原因。其一是與異步發電機相比，同步發電機具有較高的功率因數，其效率較高。其二是同步發電機具有較硬的機械特性，轉速受轉矩的影響較小，性能更穩定。

4.水輪發電機的構造有哪些組成？

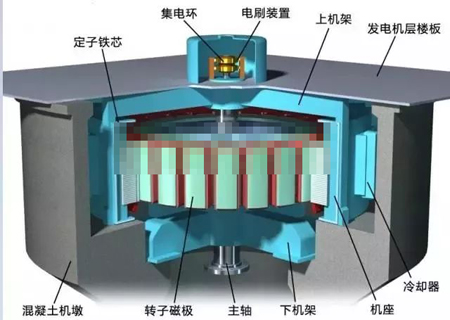

主要由定子、轉子等部件構成。具體如下圖示例：

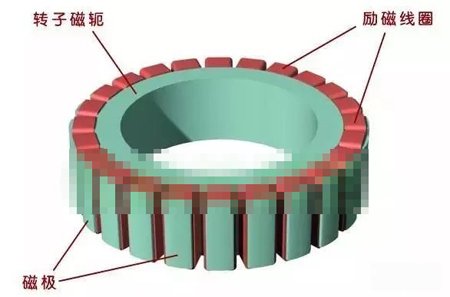

磁軛安裝在轉子支架上，在轉子支架中心安有發電機主軸，在主軸的上端頭安裝有勵磁發電機或集電環。軸下端有連接水輪機的法蘭，見圖2。

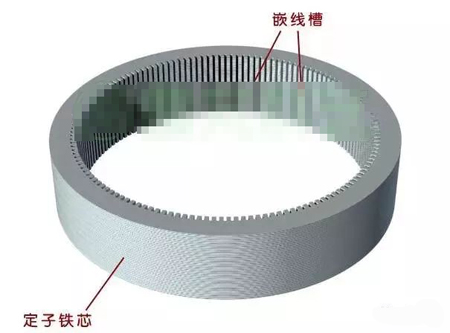

發電機定子鐵芯由導磁良好的硅鋼片疊成，在鐵芯內圓均勻分布著許多槽， 用來嵌放定子線圈，見圖3。

定子線圈嵌放在定子槽內，組成三相繞組，每相繞組由多個線圈組成，按一定規律排列，見圖4。

水輪發電機安裝在由混凝土澆筑的機墩上，在機墩上安裝機座，機座是定子鐵芯的安裝基座，也是水輪發電機的外殼，在機座外殼安裝有散熱裝置，降低發電機冷卻空氣的溫度；在機墩上還安裝下機架，下機架有推力軸承，用來安裝發電機轉子，推力軸承可承受轉子的重量與振動、沖擊等力。見圖5。

在機座上安裝定子鐵芯與定子線圈，見圖6。

鋪好上層平臺地板，裝好電刷裝置或勵磁電機，一臺水輪發電機模型就安裝好了，見圖7。
