GMTI-7500柴油發電機組控制屏簡介說明

  GMTI-7500系列發電機組控制屏以DACTS705柴油發電機組自動控制器為控制核心，可以實時監測油機的工作狀態、自動或手動控制柴油發電機的啟動和停機、自動或手動控制ATS開關切換負載供電。

控制屏還提供故障自動保護功能。油機發生故障時，蜂鳴器鳴叫告警＋液晶屏顯示告警，油機自動停止運行。

1．規格

  工作電壓：DC 24V（范圍：DC18～36V）

  檢測交流電壓范圍：0～500V AC

  檢測交流電流范圍：參考ATS開關

  工作溫度：-10℃～＋60℃

  儲存溫度：-20℃～＋75℃

2.外形及安裝

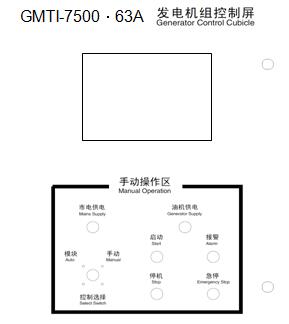

GMTI-7500·40A-100A油機控制屏外形圖


外型尺寸：550X580X230mm(寬X高X厚)

安裝尺寸及方式

1. 壁掛式安裝：控制屏背板開4個孔，尺寸為470X470mm(寬X高), 孔直徑為φ6，直接用4個φ6的螺桿固定控制屏。

2. 固定條安裝：控制屏出廠配帶2根固定條，固定條用6個螺桿固定在控制屏背部，固定條上面開有4個安裝孔，尺寸為400X820mm(寬X高), 孔直徑為φ12，可用4個φ10的螺桿通過固定條固定控制屏。

GMTI-7500·125A-630A油機控制屏外形圖

外型尺寸

GMTI-7500·125A-300A

650X1200X450mm(寬X高X厚)

GMTI-7500·400A-630A

650X1500X450mm(寬X高X厚)

安裝尺寸

GMTI-7500·125A-300A

490X380(長X寬)

GMTI-7500·400A-630A

490X490(長X寬)

安裝孔直徑φ12mm。

安裝方式

控制屏底板上有4個φ12的安裝孔，用于固定控制屏。

3．組成結構

DACTS705柴油發電機組自動控制器

  1.通過液晶屏可查看機組參數值：油機三相/線電壓、三相電流、電池電壓、頻率、轉速、油壓、水溫、充電電壓及油機總運行時間等，還可以顯示油機工作中出現的具體故障原因。

  2.通過控制器的面板按鍵編程設定各項參數值。

  3.通過控制器的面板按鍵手動啟動或停止油機。

  4.通過外部信號(如果自定義輸入設置為遠端啟動)自動啟動或停止油機。

  5.具有自動保護功能，當監測到下列故障時，油機立即產生故障并且停機，檢測故障包括：轉速過低、超速、頻率超限、過壓、欠壓、過流、油壓低、水溫高、急停、啟動失敗。

  6.電池電壓低、充電失敗告警功能。

  7.使用動畫圖標式告警、故障顯示、高亮度、多色液晶顯示器顯示參數。

  8.可自定義開關量輸入、繼電器輸出。

  9.自動記錄油機運行時間。
