玉柴發電機組維修YC4110機油泵的清洗檢查方法

   柴油發電機組機油泵的作用是提高機油壓力，保證機油在潤滑系統內不斷循環。機油泵是柴油機的重要部件，其工作狀況的好壞，直接影響柴油機的動力性、經濟性和可靠性。正確維護是保證噴機油泵正常工作和延長其使用壽命的重要工作，下面是廣西頂博電力為大家分享玉柴發電機機油泵的清洗檢查方法：

玉柴發電機機油泵的清洗：

1．對新機油泵灌入干凈柴油洗幾次后，再灌入干凈機油轉動幾下轉子再倒掉待裝。

2．對舊機油泵，除灌柴油清洗外，必要時把所有零件拆下清洗。

注意：拆機油泵限壓閥時，注意測定調整螺塞的原來位置，以便安裝時不至于改變其調整壓力。

玉柴發電機機油泵的檢查：

玉柴公司產品使用的機油泵分轉子泵(用于YC6112、YC4112、YC4110、YC6105、YC4108、YC6M)和齒輪泵(用于YC6108ZQB、YC6L)兩種。圖2-6-1和圖2-6-2。

圖2-6-1 YC4110機油泵總成結構圖

1機油泵軸襯套( II) 2機油泵蓋 3外轉子 4機油泵轉軸 5泵體 6安全閥  7螺栓 8安全閥彈簧9安全閥螺釘 10螺栓 11機油泵從動齒輪 12機油泵軸襯套(I) 13內轉子

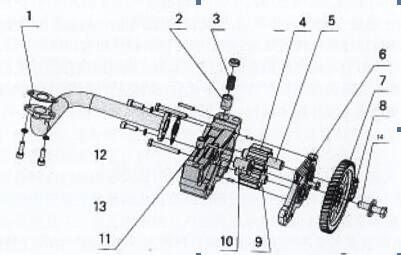

圖2-6-2 YC6L機油泵總成

1墊片結合件  2機油泵限壓閥塞  3限壓閥彈簧  4機油泵驅動齒輪  5機油泵驅動齒輪軸  6機油泵蓋  7機油泵惰輪  8機油泵齒輪  9機油泵從動齒輪  10機油泵惰輪軸   11定位套

對玉柴發電機機油泵機油泵檢查主要部位有：

1．內外轉子（或齒輪）配合間隙圖2-6-3及圖2-6-4。

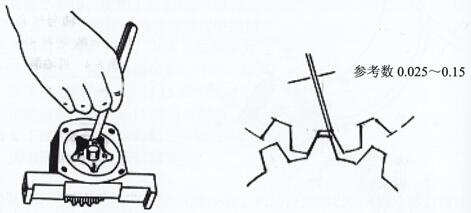

圖2-6-3 內外轉子嚙合間隙檢查  圖2-6-4齒輪泵齒輪嚙合間隙檢查

2．轉子與殼體端面間隙圖2-6-5

3．轉子與殼體配合間隙圖2-6-6

以上三種配合間隙磨損極限參考值控制在0.08mm內。

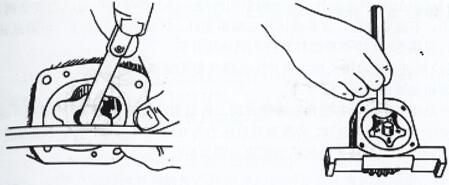

圖2-6-5 轉子與殼體端面間隙的檢查  圖2-6-6轉子與殼體配合間隙檢查
